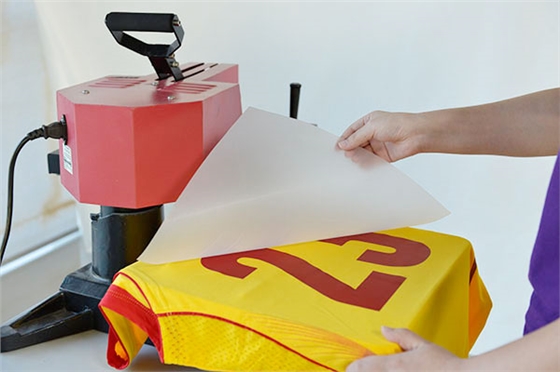

廠家從三個(gè)方面分析刻字膜顏色層和膠層分離的原因?？套帜ど珜雍湍z層分離指的是刻字膜燙印撕離PET膜之后，有時(shí)發(fā)現(xiàn)刻字膜的顏色層和膠層分離，導(dǎo)致?tīng)C印呈現(xiàn)效果不佳。但是刻字膜出現(xiàn)問(wèn)題應(yīng)該從燙印三要素、撕離方式、產(chǎn)品本身這三個(gè)方面入手。

　　A、燙印溫度及時(shí)間異常：刻字膜產(chǎn)品目前設(shè)計(jì)的燙印溫度為150-160度，燙印時(shí)間為10-12秒，壓力6-8公斤;如果燙印時(shí)間過(guò)長(zhǎng)、溫度過(guò)高則容易出現(xiàn)熱熔膠層焦化，導(dǎo)致熱熔膠失去粘結(jié)性，從而膠層與色層分離;

　　B、撕離方式原因：青藝刻字膜產(chǎn)品均設(shè)計(jì)為冷撕方式，要求燙印后8分鐘以上才撕離;如果采用熱撕的方式，容易導(dǎo)致膠層與色層在熟化狀態(tài)分離;

　　C、產(chǎn)品本身問(wèn)題：產(chǎn)品在生產(chǎn)過(guò)程中，色層沒(méi)有烘烤到位或者固化時(shí)間不夠也容易出現(xiàn)類(lèi)似的問(wèn)題;另外，材料原因也會(huì)出現(xiàn)這樣的現(xiàn)象。

　　總之，遇到熱轉(zhuǎn)印問(wèn)題或群求熱轉(zhuǎn)印解決方案，了解更多刻字膜資訊可以登錄青藝刻字膜網(wǎng)站www.igoseo.com.cn或撥打電話15305030055（微信同號(hào)）!青藝客服為您竭誠(chéng)服務(wù)!

1/5
